Depurazione acque

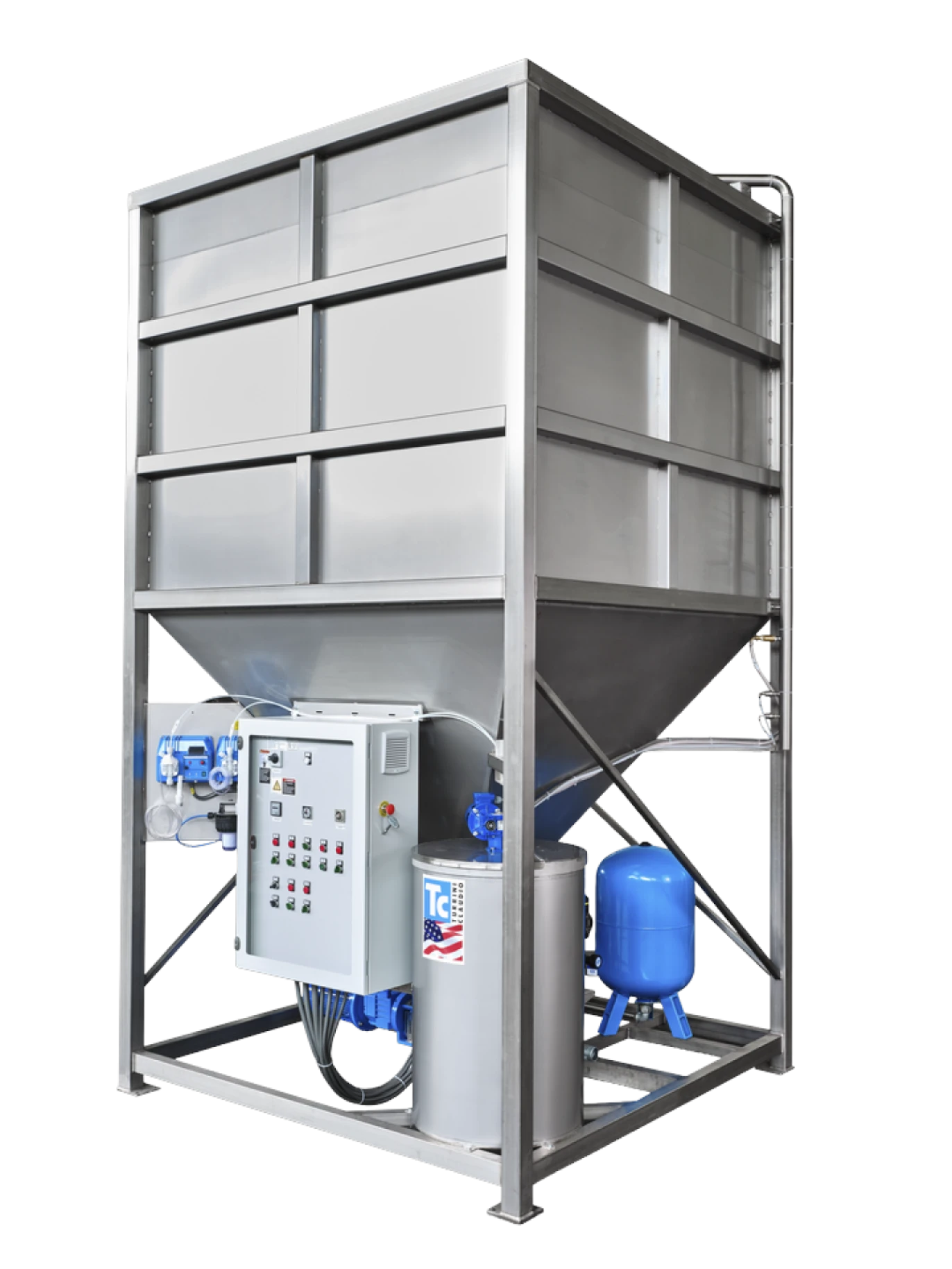

MULTIDEP 3200 QC-4
Il MULTIDEP 3200 QC-4 si compone di quattro silos DEP 800 e di una vasca acque chiare a fungere da riserva per il gruppo pompe di rilancio. Garantisce acqua chiarificata nelle portate di 3000-3200 litri al minuto (192 mc/h – 840 gpm).
Viene accompagnato da una filtropressa dimensionata in base all'effettiva quantità di fango prodotta dal cliente.
- Struttura completamente in acciaio inox AISI 304
- Due pompe sommerse in ghisa, con girante bicanale aperta, specifiche per acque luride
- Stazione flocculante in continuo in acciaio inox montata a bordo della struttura, già cablata
- Pompa coagulante
- Controllo pH
- Pompa estrazione fanghi a coclea, ad elevata affidabilità
- Gruppo pompe centrifughe di rilancio acqua a 7 bar, gestite da un inverter 30kW Energy Save per ciascuna pompa – di serie
- Quadro elettrico IP 66
- Sensore di analisi torbidità acqua – di serie
- Touch panel con remote control e possibilità di teleassistenza – di serie
Il MULTIDEP 3200 QC-4 è progettato per aziende di medio-grandi dimensioni, e viene consigliato a chi ha un consumo stimato di 3000-3200 litri al minuto (192 mc/h – 840 gpm).
La gestione dei fanghi è garantita da una filtropressa opportunamente dimensionata in base all'effettiva quantità di residui generata dal cliente.
L'acqua sporca di processo, in arrivo dalla produzione cliente tramite le canaline di scolo, viene raccolta in una vasca acque reflue, generalmente posizionata sotto il livello del piano di calpestio.
Da questa vasca, una pompa sommersa fornita con l'impianto, trasferisce l'acqua all'interno dei silos sedimentatori, tramite il tubo di carico del sistema. Contestualmente, le pompe dosatrici del flocculante e del coagulante entrano in funzione, iniettando i rispettivi reagenti all'interno dello stesso tubo di carico, dando vita ad una prima miscelazione con l'acqua di processo.
Il flusso raggiunge l'interno dei quattro silos, dove entra nelle campane frangiflusso che favoriscono un ulteriore rimescolamento e una distribuzione uniforme dei reagenti.
All'interno dei sedimentatori, grazie all'azione combinata di flocculante e coagulante, le particelle solide sospese si aggregano, formando fiocchi di dimensioni maggiori. La corretta velocità ascensionale e l'adeguato tempo di contatto e reazione consentono la separazione dei solidi per sedimentazione gravitazionale naturale.
I fanghi sedimentati si accumulano sul fondo conico dei silos e vengono estratti, in completa automazione e senza la presenza di un operatore, tramite una pompa a coclea, e inviati ad una filtropressa.
L'acqua chiarificata, priva di solidi sospesi, fluisce nella parte alta del silo e tracima in una vasca di raccolta acqua chiarificata, che funge da polmone del sistema. Qui l'acqua è a disposizione del gruppo pompe di rilancio, installato sotto battente, che la reimmette nel circuito idrico di processo destinato alle macchine di produzione, consentendone il completo riutilizzo.
